Κύρια Χαρακτηριστικά Τεχνολογίας
1) Έξυπνη λειτουργία: Αυτός ο εξοπλισμός υιοθετεί το έξυπνο διαδραστικό σύστημα PLC, το οποίο ελέγχεται από οθόνη αφής 15 ιντσών και PLC, για να λειτουργεί πλήρως αυτόματα, ημιαυτόματα ή χειροκίνητα. Η φιλική οπτικοποιημένη διεπαφή λειτουργίας είναι εξοπλισμένη με συσκευή εισαγωγής και εξόδου δεδομένων.

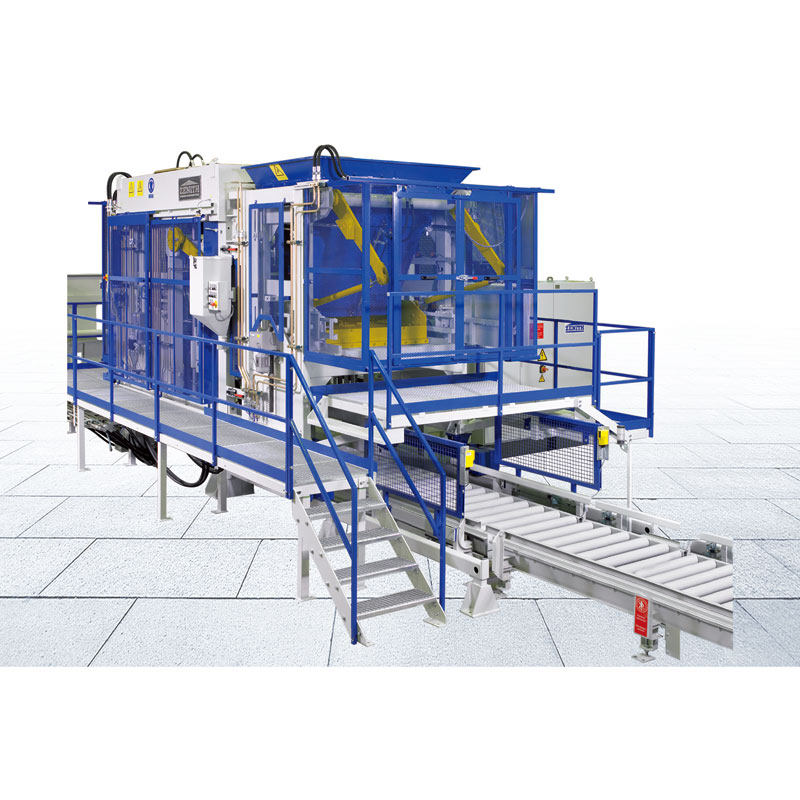

2) Κυλιόμενος ιμάντας φράχτη: Αυτή η μηχανή Paver Block Zenith 844SC χρησιμοποιεί κυλιόμενο ιμάντα μεταφοράς, με ακριβή κίνηση, ομαλή κίνηση, σταθερή απόδοση, χαμηλό θόρυβο, χαμηλό ποσοστό αστοχίας, μεγάλη διάρκεια ζωής κ.λπ. Ο προστιθέμενος φράκτης και η συνεχώς βελτιωμένη έννοια ασφάλειας παρέχουν τη μεγαλύτερη δυνατή προστασία ασφάλειας για τους χειριστές.
3) Γρήγορη αλλαγή καλουπιού: Μέσω αυτού του συστήματος, η μηχανή θέτει μια σειρά κριτηρίων συντελεστή καλουπιού. Αυτό το σύστημα διαθέτει λειτουργίες ταχείας μηχανικής ασφάλισης, συσκευής ταχείας αλλαγής κεφαλής παραβίασης και ηλεκτρονικής ρύθμισης ύψους της συσκευής τροφοδοσίας, διασφαλίζοντας ότι διάφορα καλούπια μπορούν να αντικατασταθούν με τη μεγαλύτερη ταχύτητα.
4) Ρυθμιζόμενος πίνακας κραδασμών: Το ύψος του τραπεζιού δόνησης μπορεί να ρυθμιστεί για να καλύψει την απαίτηση παραγωγής διαφοροποιημένων προϊόντων. Ο βασικός εξοπλισμός μπορεί να κατασκευάσει προϊόντα με ύψος 50-500mm. Μπορούμε επίσης να παράγουμε προϊόντα με ειδικό ύψος χρησιμοποιώντας ειδικό καλούπι σύμφωνα με τις απαιτήσεις των πελατών.
5) Ακριβής τροφοδοσία: Ο τροφοδότης αποτελείται από σιλό, τραπέζι σανίδας οδηγού, αυτοκίνητο τροφοδοσίας και άξονα μοχλού. Το ύψος του αντιστρεπτικού τραπεζιού σανίδας οδηγού μπορεί να ρυθμιστεί και η ράγα ολίσθησης μπορεί να τοποθετηθεί και να μετακινηθεί
ακριβώς. Ο άξονας του μοχλού και το αμφίπλευρο τροφοδοτικό του κινητήρα της ράβδου κινούνται με υδραυλική πίεση και η μπιέλα είναι ρυθμιζόμενη, διασφαλίζοντας ότι ο θάλαμος τροφοδοσίας κινείται οριζόντια.
Τεχνικά Στοιχεία
1) Προδιαγραφές μπλοκ και ύψος προϊόντος
Ανώτατο όριο | 500 χλστ |
Ελάχιστο | 50 χλστ |
Μέγ. ύψος στοίβας από τούβλα | 640 χλστ |
Μέγιστη περιοχή παραγωγής | 1.240*10.000 χλστ |
Μέγεθος παλέτας (τυπικό) | 1.270*1.050*125 χλστ |
Όγκος χοάνης υλικού βάσης | Περίπου 2100L |
2)Παράμετροι μηχανής
Βάρος μηχανής | |
Με συσκευή pigments | Περίπου 14Τ |
Με μεταφορέα, πλατφόρμα λειτουργίας, υδραυλικό σταθμό, αποθήκη παλετών κ.λπ | Περίπου 9Τ |
Μέγεθος μηχανής | |
Μέγιστο συνολικό μήκος | 6200 χλστ |
Μέγ.συνολικό ύψος | 3000 χλστ |
Μέγ. συνολικό πλάτος | 2470 χλστ |
Τεχνικές παράμετροι μηχανής/κατανάλωση ενέργειας | |
Δονητικό σύστημα | 2 μέρη |
Τραπέζι κραδασμών | Μέγ.80KN |
Κορυφαία δόνηση | Μέγ. 35KN |
Υδραυλικό σύστημα: σύνθετος βρόχος | |
Συνολική ροή | 83L J min |
Πίεση λειτουργίας | 18 MPa |
Κατανάλωση ενέργειας | |
Μέγιστη ισχύς | 50 KW |
Σύστημα ελέγχου | SIEMENS S7-300 (CPU315) |
Διάταξη μηχανήματος Zenith 844
Παραγωγική ικανότητα
Τύπος μπλοκ | Διάσταση (mm) | Εικόνες | Ποσότητα/Κύκλος | Ώρα κύκλου | Παραγωγική ικανότητα (ανά 8 ώρες) |
Ορθογώνιος Πυροστρωτήρας | 200* 100*60 | 54 | 28 δευτ | 1.092μ2 | |
Ορθογώνια οδόστρωμα (χωρίς μίξη προσώπου) | 200*100*60 | 54 | 25 δευτ | 1.248μ2 | |
UNI Pavers | 225*1125*60-80 | 40 | 28 δευτ | 1.040μ2 | |
Curstone | 150*1000*300 | 4 | Δεκαετία 46 | 2.496 τεμ |
