Κύρια Χαρακτηριστικά Τεχνολογίας
1) Μπορείτε να είστε σίγουροι ότι θα αγοράσετε τη μηχανή κατασκευής μπλοκ παλετών Zenith 1500 Single Pallet από το εργοστάσιό μας. Το υψηλής ποιότητας σύστημα σερβοσυμπίεσης που ονομάζεται Ultra-Dynamic αντιπροσωπεύει μια πολύ υψηλή συμπίεση και εξαιρετική δυναμική. Εγγυάται λοιπόν μια γρήγορη και αποτελεσματική παραγωγή προϊόντων κορυφαίας ποιότητας. Ειδικά για προϊόντα με μεγάλο όγκο αλλά και για προϊόντα premium, τα οποία παράγονται με προ- και ενδιάμεση δόνηση, αυτό το σύστημα δόνησης παρέχει πολλά πλεονεκτήματα. Το σύστημα λειτουργεί χωρίς λουτρό λαδιού υποστηρίζοντας μια παραγωγή φιλική προς το περιβάλλον και χαμηλή συντήρηση.
2) Η χρήση βιδωτών εξαρτημάτων για το τραπέζι δόνησης, τη διασταύρωση του κινητήρα και τα πλευρικά μέρη του πλαισίου είναι ένα ιδιαίτερο χαρακτηριστικό αυτής της μηχανής κατασκευής μπλοκ παλετών Zenith 1500 Single Pallet. Είναι μοναδικό στην αγορά καθώς μπορεί να προσαρμοστεί στις συνθήκες παραγωγής του πελάτη. Η βιδωτή κατασκευή παρέχει επίσης ανθεκτικές συνδέσεις και εξαιρετική σταθερότητα.

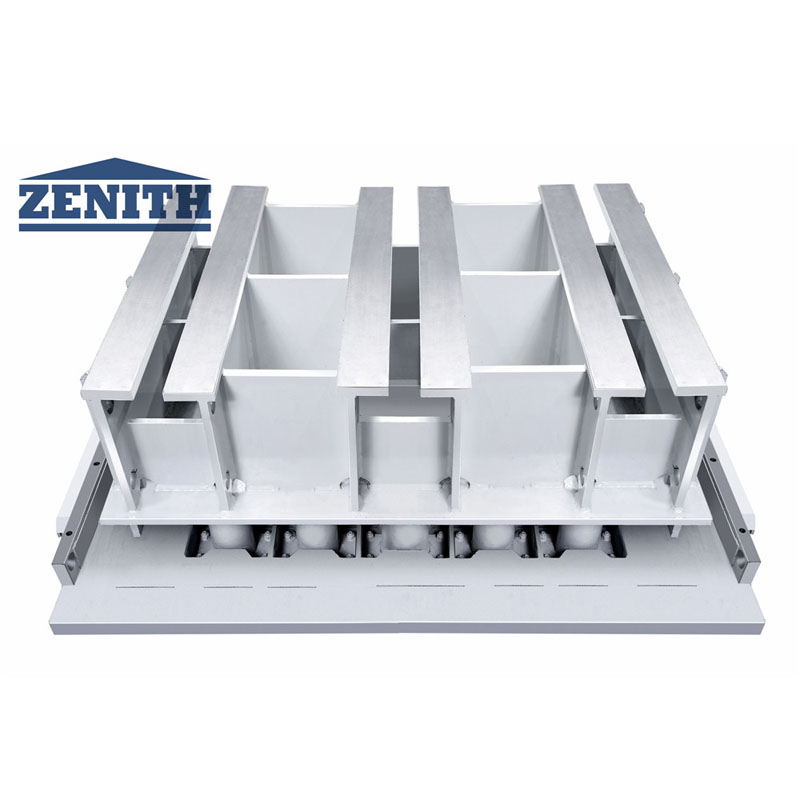

3) Η πνευματική συσκευή σύσφιξης καλουπιού παρέχει εύκολη αλλαγή καλουπιού. Το καλούπι τοποθετείται χωρίς περαιτέρω στερέωση-π.χ. μπουλόνια στη βάση του καλουπιού. Στερεώνεται με τους μοχλούς σύσφιξης που λειτουργούν με πεπιεσμένο αέρα. Τα βέλτιστα αποτελέσματα δόνησης και η μεγαλύτερη διάρκεια ζωής του καλουπιού επιτυγχάνονται χάρη στις μεμονωμένες ρυθμίσεις της προ- και της κύριας δόνησης. Η συσκευή σύσφιξης καλουπιού μπορεί τώρα να προσαρμοστεί σε συστήματα στερέωσης καλουπιών άλλων κατασκευαστών μηχανών και καλουπιών.
4) Αναπτύχθηκε μια νέα τραβέρσα για το Zenith 1500 Single Pallet Block Making Machine που επιτρέπει την αφαίρεση των στηλών ξεχωριστά από το πλάι. Αυτή η νέα δυνατότητα εξοικονομεί πολύ χρόνο κατά τη διάρκεια των εργασιών συντήρησης και η αλλαγή μπορεί να πραγματοποιηθεί πολύ πιο ασφαλή και με λιγότερη προσπάθεια. Ολόκληρη η γεωμετρία αυτού του συγκροτήματος συμπεριλαμβανομένων των στηλών είναι πανομοιότυπη με την προηγούμενη μηχανή ZENITH 1500. Είναι δυνατή η εκ των υστέρων τοποθέτηση αυτής της νέας τραβέρσας σε υπάρχοντα μηχανήματα.
5) 5) Η αυτονόητη και διαισθητική ιδέα οπτικοποίησης εγγυάται την εύκολη εκμάθηση της λειτουργίας του μηχανήματος. Ένας νέος διαγνωστικός σχεδιασμός υποστηρίζει τους χειριστές στην επιλογή των καλύτερων προσαρμογών. Η χρονοβόρα αντιμετώπιση προβλημάτων δεν είναι πλέον απαραίτητη και οι χρόνοι διακοπής παραγωγής μειώνονται στο ελάχιστο. Χρησιμοποιώντας την τελευταία τεχνολογία βάσης δεδομένων, όλες οι πληροφορίες μπορούν να καταγραφούν, να αξιολογηθούν και να αποθηκευτούν. Αυτά τα δεδομένα είναι διαθέσιμα οπουδήποτε χάρη στην πλήρη δικτύωση των εγκαταστάσεων.
Τεχνικά Στοιχεία
Η βασική διαμόρφωση της μηχανής κατασκευής single block zenith 1500 | |
Μέγ. μέγεθος σανίδας | 1.400 mm x 1.200 mm x 14 mm |
Περιοχή καλουπώματος | Σύμφωνα με το σχέδιο διάταξης του καλουπιού |
Μέγεθος προϊόντος | 50mm-500mm |
Τεχνικές παράμετροι του αυτόματου αυτοκινήτου γιου | |
Μέγ. χωρητικότητα φορτίου | 15 κιλά |
Μέγ. χωρητικότητα φόρτωσης ανά ράφι εισαγωγής | Ως σχέδιο |
Μέγιστη χωρητικότητα φορτίου κάθε δύο στρώσεις ραφιού εισαγωγής | Ως σχέδιο |
Εσωτερικό πλάτος του βραχίονα στήριξης | 1.060 χλστ |
Στρώματα ράφι εισαγωγής | Σχεδιασμένο ως το σχέδιο |
Απόσταση ράφι εισαγωγής | Ως σχέδιο |
Μητέρα αυτοκίνητο οδήγησης δύναμη | ΚΑΛΑ 11KW |
Ύψος προϊόντος | |
Μέγ. ύψος | 500 χλστ |
Ελάχ. ύψος | 30 χλστ |
Ύψος στοίβαξης | |
Μέγ. Ύψος στοίβαξης (συμπεριλαμβανομένης της παλέτας) | 1.800 χλστ |
Μέγ. Περιοχή παραγωγής (κάτω από την παραγωγή τυπικού μεγέθους) | 1.350* 1.050 χλστ |
Μέγεθος παλέτας (τυπικό) | 1.400*1.100 χλστ |
Πάχος χαλύβδινης πλάκας | 14 χιλιοστά |
Όγκος σιλό υλικού βάσης | |
Εξαιρουμένων των σιλό χρωστικών | 1.500 λίτρα |
Ύψος μηχανής | |
Εξαιρουμένων της συσκευής χρωστικών | 35Τ |
Μεταφορέας παλετών | 1,6Τ |

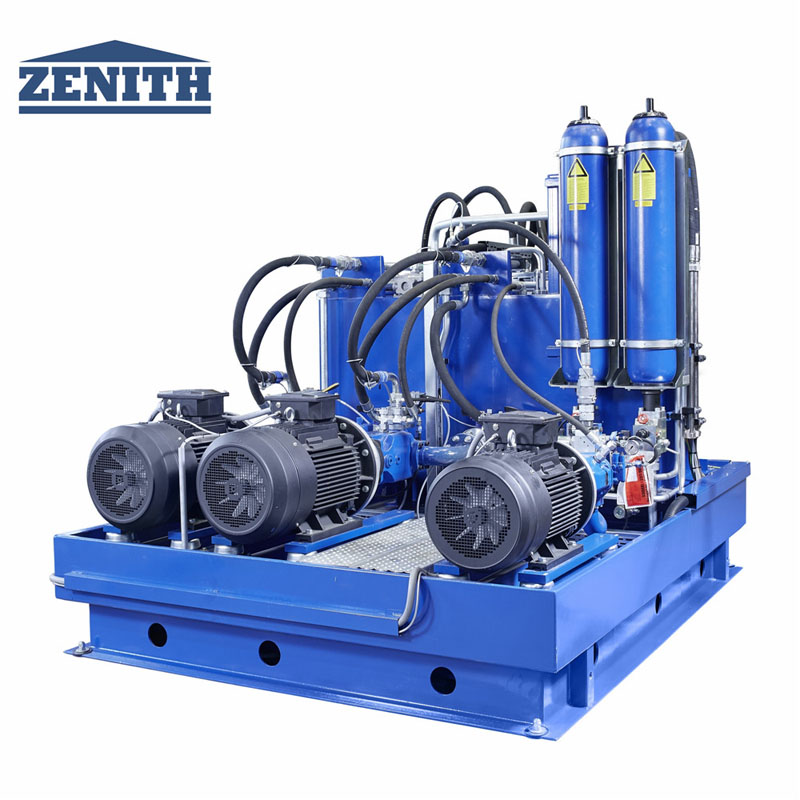

Υδραυλική συσκευή | 3,2Τ |
Μέγεθος μηχανής | |
Μέγ. συνολικό μήκος | 8.250 χλστ |
Μέγ. συνολικό ύψος | 4.650 χλστ |
Μέγ. συνολικό πλάτος | 3.150 χλστ |
Τεχνικές παράμετροι μηχανής/ κατανάλωση ενέργειας | |
Σύστημα δόνησης | Servo σύστημα δόνησης |
Τραπέζι κραδασμών | Μέγιστο: 175KN, 60HZ |
Κορυφαία δόνηση | Μέγιστο: 32KN |
Υδραυλική πίεση | |
Συνολική ροή | 540 λίτρα/λεπτό |
Πίεση λειτουργίας | 180 bar |
Μέγ. εξουσία | 140 KW |

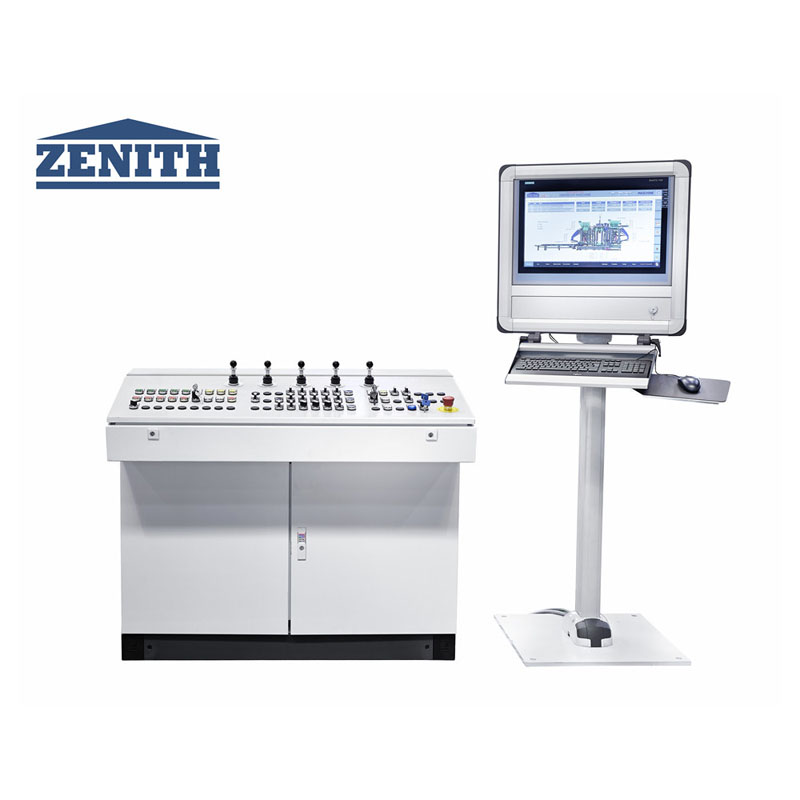

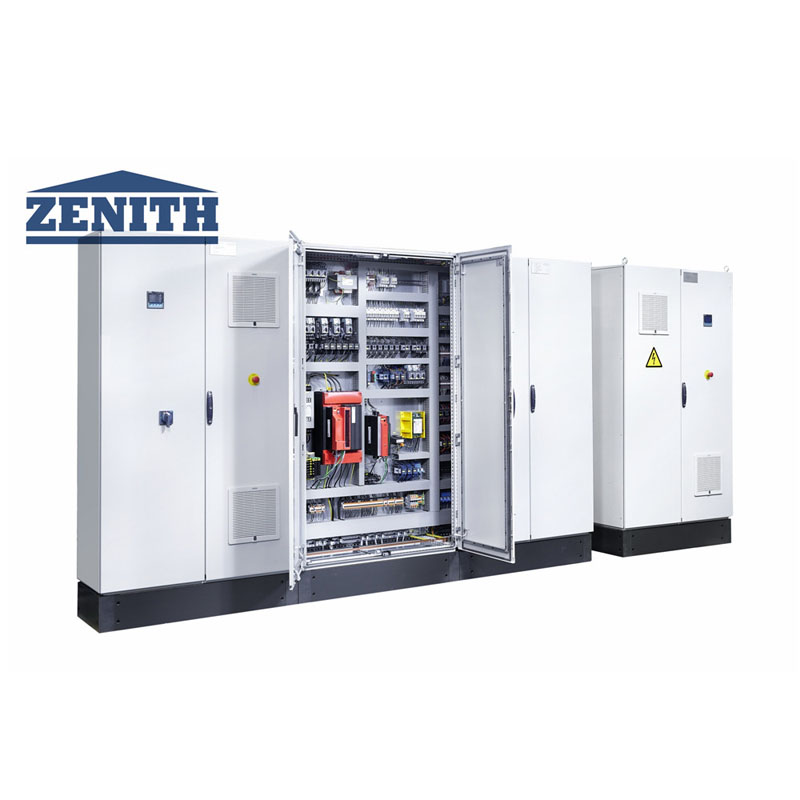

Σύστημα ελέγχου | Siemens S7-1500, κονσόλα με οθόνη αφής |
Παραγωγική ικανότητα
Τύπος μπλοκ | Διάσταση (mm) | Εικόνες | Ποσότητα/Κύκλος | Ώρα κύκλου | Παραγωγική ικανότητα (ανά 8 ώρες) |
Κοίλο Μπλοκ | 400*200*200 | 15 | 15 δευτ | 28.800 τεμ | |
Ορθογώνιος Πυροστρωτήρας | 200*100*30 | 60 | 14 δευτ | 2.419μ2 | |
Ορθογώνια οδόστρωμα (χωρίς μίξη προσώπου) | 200*100*80 | 60 | 115 | 3.110μ2 | |
Curstone | 150*1000*300 | 6 | δεκαετία του 20 | 8.640 τεμ |
